Maîtrisez Gainable Express

Le guide complet pour réaliser vos métrés CVC, dessiner vos réseaux et générer vos devis en toute autonomie.

ACCÉDER À L'APPLICATION GRATUITE

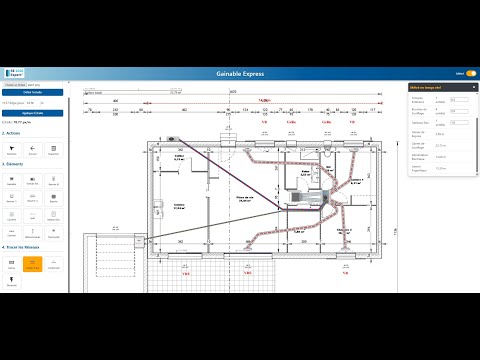

Démonstration Vidéo

Visualiser le tutoriel complet

VOIR LE TUTORIEL VIDÉO

Cliquez pour ouvrir la vidéo d'explication complète dans un nouvel onglet.

Guide Étape par Étape

C'est l'étape la plus importante. Si l'échelle est fausse, tous vos calculs seront faux.

Cliquez sur le bouton "Choisir un fichier" dans la zone 1. Plan & Échelle pour charger votre plan (format .jpg ou .png).
Identifiez une mesure connue sur votre plan (ex: un mur de 3m, une porte de 0.90m).
Cliquez sur "Définir l'échelle".
Cliquez sur le premier point de votre mesure de référence sur le plan, puis sur le second point. Une ligne rouge apparaît.
Dans la case "m", saisissez la longueur réelle (ex: tapez 3 pour 3 mètres).
Cliquez sur "Appliquer Échelle". Le texte "px/m" se mettra à jour.

Astuce : Prenez la plus grande longueur connue possible pour augmenter la précision.

Positionnez les éléments principaux avant de tracer les réseaux.

Dans la zone 3. Éléments, cliquez sur une icône (ex: Gainable, Groupe Ext.).
Cliquez sur le plan à l'endroit souhaité pour déposer l'objet.
Pour pivoter : Sélectionnez l'objet, puis utilisez la poignée de rotation (le point au-dessus de l'objet) ou les touches R et Maj+R de votre clavier.
Pour redimensionner : Utilisez les poignées carrées autour de l'objet sélectionné.

Tracez vos gaines, liaisons frigorifiques, évacuations et câbles.

Comment tracer ?

Sélectionnez un outil (ex: Gaines).
Cliquez pour démarrer la ligne.
Cliquez pour ajouter des coudes/points.
Double-cliquez (ou tapez Entrée) pour terminer la ligne.

Types de réseaux

Gaines : Détecte automatiquement Soufflage vs Reprise selon la connexion.
Frigo : Double trait bleu/rouge.
Élec : Trait jaune.

Le métré se calcule en temps réel. Vous pouvez l'afficher via l'interrupteur en haut à droite "Métré".

Quantités : Nombre d'unités (bouches, machines).
Longueurs : Mètres linéaires de gaines/tubes.
Hauteur sous plafond : Important ! Dans le tableau, vous pouvez ajuster la hauteur (ex: 2.5m). Le logiciel ajoutera automatiquement les descentes verticales nécessaires si vous reliez un équipement au sol à un équipement au plafond.

Ne perdez pas votre travail.

Sauvegarder : Télécharge un fichier .json sur votre ordinateur contenant tout votre tracé et l'image.

Charger : Réouvre un fichier .json précédemment sauvegardé pour reprendre l'édition.

Attention : Le navigateur ne sauvegarde pas automatiquement. Pensez à sauvegarder régulièrement votre fichier .json.

Raccourcis Clavier Utiles

Suppr Supprimer sélection

Ctrl + Z Annuler action

Ctrl + C Copier

Ctrl + V Coller

Astuce : Maintenez ALT + Glisser pour dupliquer un objet rapidement

Prêt à commencer votre étude ?

ACCÉDER À L'APPLICATION GRATUITE

Conditions d'Utilisation et Limitation de Responsabilité

L'utilisation de l'application Gainable Express implique l'acceptation pleine et entière des présentes conditions. Le logiciel est fourni "tel quel", sans garantie d'aucune sorte. SASU Ekihome ne pourra être tenu responsable des erreurs de métré, des commandes erronées de matériel ou des dysfonctionnements d'installations basées sur les calculs fournis par cet outil.

L'utilisateur s'engage à :

Vérifier systématiquement l'échelle du plan importé.
Valider les résultats techniques par un professionnel qualifié.
Ne pas utiliser cet outil pour des installations nécessitant des certifications spécifiques sans contrôle préalable.
